Projekt: Austausch des Kettenrades bei Kawasaki KLX 650 C / Bild 18 B. Wedel, Langenzenn 14.06.03 Die gezeigten Informationen sind nur für Amateurzwecke bestimmt und werden ausdrücklich nur unter Ausschluß jeglicher Haftung zur Verfügung gestellt! klx@bwedel.de

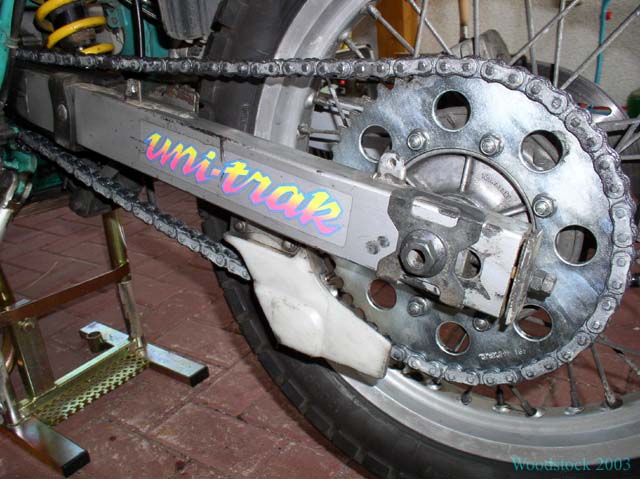

Einbau des Hinterrades
Nicht vergessen, das linke Führungsblech auf das Schwingenprofil aufzustecken;
dann Radachse wieder von links durchstecken. Führungsblech, Scheibe und Achsmutter rechts aufschrauben und leicht handfest ziehen.
Kettenschutz anbringen und Kette spannen (siehe nächstes Bild), dabei auf gerade Spur des HR achten.
Achsmutter mit 98 Nm festziehen. Muttern der Kettenspanner festziehen und kontern. Fertig.
